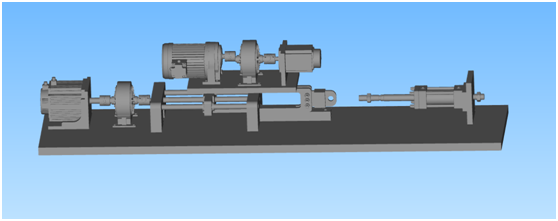

被测试对象直线方向为液压油缸、旋转方向是旋转电机,其基本参数为:
液压油缸:
a) 推拉力范围:0-2500N;
b) 机械接口范围:满足 6mm、8mm、10mm 油缸支耳安装要求;
c) 速度范围:0-200mm/s;
d) 直线运动范围:500mm。
旋转电机:
a) 转矩范围:0-100Nm;
b) 转速范围:0-8000r/min;
c) 电压:48V;
d) 电流:0-60A;
e) 功率:0-3000W;
f) 电机减速器输出轴直径: 0-10mm。
旋转方向:
a) 加载功率范围:0-3000W;
b) 加载扭矩范围:0-100N.m;
c) 转速范围:0-8000r/min;
d) 扭矩测量精度:±0.2%F.S;
e) 转速测量精度:0.1%±1r/min;
f) 恒转矩控制稳定度:1%;
g) 恒转速控制稳定度:1%;
h) 位置控制精度 0.1°。
直线方向:
a) 加载功率范围:0-3000W;
b) 加载力范围:0-2500N;
c) 速度范围:0-200mm/s;
d) 力测量精度:±0.2%F.S;
e) 速度测量精度:±0.2%F.S;
f) 恒力控制稳定精度:1%;
g) 恒速度控制稳定度:1%。
该加载台支持瞬态加载模式、反拖模式、动态堵转模式、带载启动模式、工况运行、自动加载和伺服控制模式
